新闻,服务案例



舒尔茨导热油小课堂之导热油在使用过程中的品质变化

导热油在使用过程中品质变化讲解

15901



      这个变化实则是导热油老化变质的过程,并且导热油在达到报废标准之前使用年限较长,往往长达五年甚至更久。因此,对导热油进行定期检测,及时了解油品质量,对确保用户高效安全生产至关重要。



640w



      对导热油进行定期检测的其目的是观察导热油在使用中的变化程度,根据油品分析结果进一步完善导热油系统的管理和操作,有效延长导热油的使用寿命。

导热油报废指标

      目前,我国导热油的报废指标主要以GB24747-2009给出的标准来判定,即粘度(40℃运动粘度)变化超过50mm2/s,残炭超过1.5%,酸值超过1.5mgKOH/g。另外,闪点作为导热油的一个安全指标,通常也被视作报废标准之一,即要求闪点不低于100℃。

      根据上述指标,舒尔茨导热油专家团队会对导热油的变化情况作出分析,以了解导热油老化变质的过程。

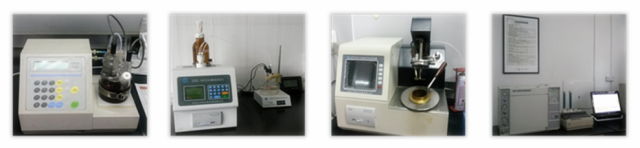

3ea19



指标异常问与答

导热油闪点降低怎么办?

      导热油在一定的温度下,会发生不同程度的热裂解现象,特别是超温使用,会加速导热油的裂解,使导热油分解成小分子的低沸物,这是造成导热油闪点降低的主要因素。所以,在系统运行过程中应避免超温,定时进行脱轻排汽。

导热油残炭增高怎么办?

      同样在导热油发生热裂解时,会产生部分大分子的高沸物,这些高沸物因沉淀聚合形成胶质、沥青质及稠环芳烃。这些高沸物在高温的作用下生成碳状物,导致残炭增高。因此,控制导热油的流量、流速来降低导热油的裂解速度,并加强导热油的过滤,尽量避免导热油结焦积炭。



c01091ccd



导热油粘度增高怎么办?

      粘度主要代表导热油的流动性,粘度增加会降低导热油的传热效率。导热油在裂解过程中,由于低沸的排放和高分子物质的增加,导致导热油粘度也不断增加。由此看来粘度和闪点、残炭有一定的关系,控制闪点和残炭的产生也同样可以降低导热油粘度的增长速度。如果一旦导热油的粘度达到警告指标可以采取补充新油的方法来降低导热油粘度。



导热油酸值降低怎么办?

      酸值的增加直接影响导热油对系统的腐蚀程度,导致导热油酸值增加的原因主要是氧化。控制导热油酸值增加的有效措施就是避免导热油与氧直接接触,如果高温状态下的裂解不能得到有效地控制,就会产生越来越多的游离酸,对导热油系统的安全运行造成一定的威胁。所以,控制导热油的酸值首先就要选择优质的导热油产品。



定期检测 品质保证

      舒尔茨亚太(上海)化学有限公司长期致力于高端合成导热油的研发和生产,在多年的导热油技术研究中,积累了丰富的经验。我们的技术服务团队,定期为客户提供在线油分析,为在用导热油的质量变化做出全面的分析。



bianfei
